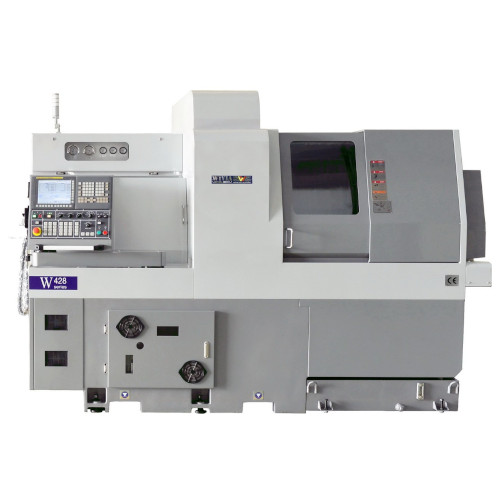

Токарно-фрезерный станок с ЧПУ WIVIA-42

Автоматы продольного точения швейцарского типа WIVIA W серии – это высокопроизводительные и мощные станки для обработки прутка большого диаметра до Ø50,8 мм. Станки обладают исключительной гибкостью благодаря наличию 7 или 8 управляемых осей и позволяют выполнять операции точения, фрезерования, в том числе под углом к оси детали, нарезания резьбы, в том числе вихревое, сверления, фрезерование зубьев и шлицев.

Отличительная особенность станков заключается в наличии ШВП и направляющих повышенного класса точности, мощных приводов обоих шпинделей (11 кВт), гидравлического зажима обоих шпинделей, мощного приводного инструмента (2,5 кВт), быстрых холостых ходов и усиленной конструкции приводной люнетной втулки, которая при этом позволяет обрабатывать пруток до остатка 165 мм.

Тезнические характеристики

Система ЧПУ Fanuc 32i-B

Основные размеры обработки

Макс. обрабатываемый диаметр, мм 42
Максимальная длина обработки с вращающейся цангой, мм 300
Максимальная длина обработки без вращающейся цанги, мм 105

Перемещения по осям

Скорость холостых перемещений X1, X2, Z1, Z2, Y1, м/мин 30
Скорость холостых перемещений Y2, м/мин 20
Количество осей станка, шт 8/7

Основной шпиндель

Тип передачи вращения Мотор-шпиндель
Система охлаждения Масляная
Тип зажима Гидравлический
Частота вращения, об/мин 6000
Мощность сервомоторов обоих шпинделей, кВт 11
Точность позиционирования осей С 0,001°

Противошпиндель

Тип передачи вращения Мотор-шпиндель
Система охлаждения Масляная
Тип зажима Гидравлический
Частота вращения, об/мин 6000
Мощность сервомоторов обоих шпинделей, кВт 11
Точность позиционирования осей С 0,001°

Инструментальная система

6 позиций под резцы для наружного точения, мм 16×16
10 позиций для осевого неподвижного инструмента, мм 25
2 позиции для радиального приводного инструмента ER-16
3 позиции радиального приводного инструмента ER-20
2 позиции радиального приводного инструмента ER-16
Прочие данные
Объём бака СОЖ, л 380
Объём бачка смазки, л 2
Потребность в пневматике, кг/см2 0,6
Расход воздуха, л/мин 10
Габариты станка (Д×Ш×В), мм 2945×1665×2130
Вес станка, кг 4450
