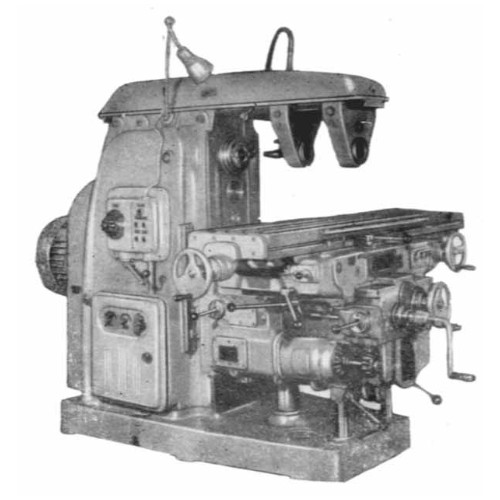

Станок горизонтальный консольно-фрезерный 6М83Г
Станок горизонтальный консольно-фрезерный 6М83Г предназначен для фрезерования плоскостей небольших деталей различной конфигурации из стали, чугуна и цветных металлов цилиндрическими, дисковыми, торцовыми, фасонными и другими фрезами. Широкая техническая характеристика станка позволяет использовать быстрорежущий инструмент. Применяется в единичном, серийном и крупносерийном производстве.
Техническая характеристика и высокая жесткость станков позволяют полностью использовать возможности как быстрорежущего, так и твердосплавного инструмента.
Технологические возможности станка могут быть расширены с применением делительной головки, поворотного круглого стола, накладной универсальной головки и других приспособлений.
Станки автоматизированы и могут быть настроены на различные, автоматические циклы, что повышает производительность труда, исключает необходимость обслуживания станков рабочими высокой квалификации и облегчает возможность организации многостаночного обслуживания.
Особенностями конструкции станка являются:
- широкие диапазоны величин подач стола;
- быстросменное крепление инструмента;
- наличие механизма замедления подачи;
- замедление рабочей подачи в автоматическом цикле;
- возможность работы в автоматических циклах, включая обработку по рамке;
- автоматическая смазка узлов;
- применение бесконтактных быстродействующих электромагнитных муфт в приводе подач;
- повышенная точность станка за счет расположения винта поперечной подачи но оси фрезы;
- возможность перемещения стола одновременно по двум и трем координатам;
- возможность применения электродвигателя постоянного тока в приводе подач;
- возможная дальнейшая автоматизация станков за счет применения цифровой индикации и устройств оперативного управления.
Технические характеристики
| Параметр | Величина |
|---|---|
| Класс точности по ГОСТ 8-82 | Н |
| Размеры рабочей поверхности стола (длина х ширина), мм | 1600 х 400 |
| Расстояние от оси шпинделя до стола при ручном перемещении, мм | 30…380 |
| Расстояние от оси шпинделя до хобота, мм | 190 |
| Рабочий стол | |
| Максимальная нагрузка на стол (по центру), кг | |
| Число Т-образных пазов Размеры Т-образных пазов | 3 |
| Наибольшее перемещение стола продольное механическое/ ручное, мм | 900/ 900 |
| Наибольшее перемещение стола поперечное механическое/ ручное, мм | 320/ 300 |
| Наибольшее перемещение стола вертикальное механическое/ ручное, мм | 350/ 350 |
| Наибольший угол поворота стола, град | ±45 |
| Цена одного деления шкалы поворота стола, град | 1 |
| Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм | 0,05 |
| Перемещение стола на один оборот лимба продольное/ поперечное/ вертикальное, мм | 6/ 6/ 2 |
| Шпиндель | |
| Частота вращения шпинделя, об/мин | 31,5…1600 |
| Количество скоростей шпинделя | 18 |
| Внутренний конус шпинделя. Система/ размер | ГОСТ 836-47/ 3 |
| Механика станка | |
| Быстрый ход стола продольный/ поперечный/ вертикальный, м/мин | 3/ 3/ 1 |
| Число ступеней рабочих подач стола | 18 |
| Пределы рабочих подач. Продольных и поперечных, мм/мин | 25…1250 |
| Пределы рабочих подач. Вертикальных, мм/мин | 8,3…416,6 |
| Выключающие упоры подачи продольных | есть |
| Выключающие упоры подачи поперечных, вертикальных | нет |
| Блокировка ручной и механической подачи (продольной, поперечной, вертикальной) | есть |
| Блокировка раздельного включения подачи | есть |
| Автоматическая прерывистая подача Продольная | есть |
| Автоматическая прерывистая подача Поперечная и вертикальная | нет |
| Торможение шпинделя | есть |
| Предохранение от перегрузки (муфта) | есть |
| Привод | |
| Электродвигатель привода главного движения, кВт/ об/мин | 10/ 1460 |
| Электродвигатель привода подач, кВт/ об/мин | 2,8/ 1420 |
| Электродвигатель насоса охлаждающей жидкости, кВт/ об/мин | 0,125/ 2800 |
| Электронасос охлаждающей жидкости Тип | ПА-22У2 |
| Производительность насоса СОЖ, л/мин | 22 |
| Габариты и масса станка | |
| Габариты станка (длина ширина высота), мм | 2565*2135*1770 |
| Масса станка, кг | 3750 |
