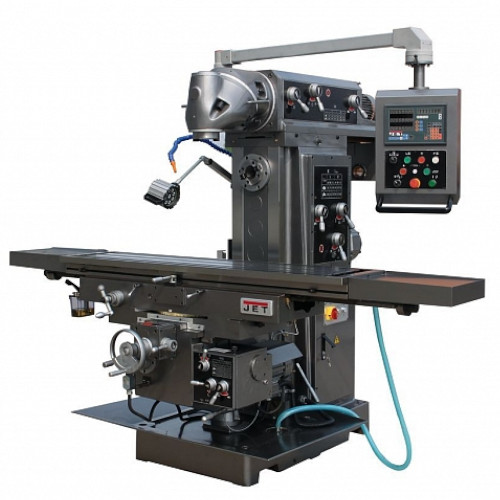

Широкоуниверсальный фрезерный станок JET JUM-1464
Широкоуниверсальный фрезерный станок JET JUM-1464 – мощный и производительный станок в линейке оборудования компании. Он удовлетворит требованиям самого взыскательного заказчика и рассчитан на тяжелые условия эксплуатации и длительные нагрузки. Станок предназначен для всевозможных видов фрезерной обработки, сверления, растачивания и прочих операций при производстве деталей мелкими сериями на механо-обрабатывающих, инструментальных и ремонтно-механических участках.
Станок оснащен двигателями мощностью 4кВт для вертикального и 5,5 кВт для горизонтального шпинделя, с большим количеством выбора скоростей, для тяжелой обработки на малых скоростях и точной обработки на высоких оборотах. За точное перемещение по осям X, Y, Z отвечает мощный сервопривод переменного тока c крутящим моментом 10 Нм.
Устройство цифровой индикации (УЦИ), установленное на JUM-1464 позволяет повысить точность работы и снизить возможность брака. Станок оборудован системой автоматической смазки, подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.
Технические характеристики
| Параметр | Величина |
|---|---|
| Напряжение, В | 400 |
| Максимальный диаметр торцевой фрезы, мм | 125 |
| Максимальный диаметр концевой фрезы, мм | 32 |
| Максимальный диаметр нарезаемой резьбы, мм | М16 |
| Частота вращения вертикального шпинделя, об/мин | 60 - 1750 |
| Количество скоростей вертикального шпинделя, шт | 12 |
| Конус шпинделя | ISO 50 |
| Диапазон поворота вертикальной головы (вправо/влево) | ±360° |
| Расстояние от вертикального шпинделя до стола, мм | 0 - 400 |
| Расстояние шпиндель-стойка | 150 -550 |
| Частота вращения горизонтального шпинделя, об/мин | 58 - 1800 |
| Количество скоростей горизонтального шпинделя, шт | 12 |
| Конус горизонтального шпинделя | ISO 50 (DIN2080) |
| Расстояние от горизонтального шпинделя до стола, мм | 0 - 400 |
| Вылет хобота, мм | 500 |
| Размер стола по оси X и Y, мм | 1600 х 360 |
| Ход стола по оси X и Y, мм | 1300 x 290 |
| Ход стола по оси Z, мм | 400 |
| Автоматический ход стола по оси X и Y, мм | 1300 х 280 |
| Автоматический ход стола по оси Z, мм | 400 |
| Поворот стола | ±35° |
| Максимальная нагрузка на стол, кг | 500 |
| Автоматическая подача по оси Х, мм/мин | 22 - 420 |
| Автоматическая подача по оси Y, мм/мин | 22 - 393 |
| Ускоренное перемещение стола, мм/мин | 1205 |
| Ускоренное перемещение стола по Z, мм/мин | 513 |
| Мощность двигателя, кВт | 4 |
| Ускоренная подача по оси X | 1290 мм/мин |
| Ускоренное перемещение стола, мм/мин | 1205 |
| Автоматическая подача по оси Z, мм/мин | 10-168 мм/мин |
| Мощность двигателя автоподачи, кВт | 1,1 кВт |
| Длина, мм | 1900 |
| Ширина, мм | 1720 |
| Высота, мм | 1950 |
| Масса, кг | 2300 |
| Длина в упаковке, см | 207 |
| Ширина в упаковке, см | 193 |
| Высота в упаковке, см | 225 |
| Масса в упаковке, кг | 2450 |
