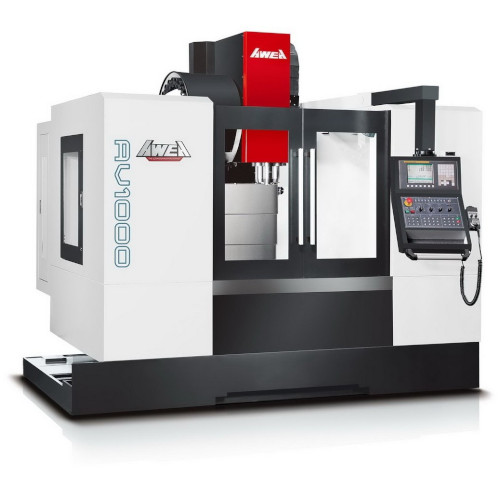

Вертикально-фрезерный обрабатывающий центр AV-1000

Высокоскоростной вертикально-фрезерный обрабатывающий центр AV-1000. Эффективен при высокоскоростной обработке таких деталей, как штампы и пресс-формы. Направляющие качения роликового типа сочетают в себе свойства достаточной жесткости и высокой скорости, что представляет собой оптимальное решение для общемашиностроительных и высокоскоростных видов обработки.

Станки данной серии хорошо показывает себя при высокоскоростной обработке, например: пресс-форм или штампов.

Направляющие качения роликового типа сочетают в себе свойства достаточной жесткости и высокой скорости, что представляет собой оптимальное решение для общемашиностроительных и высокоскоростных видов обработки.

Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности подвергаются процессу ручного шабрения.



Технические характеристики

Система ЧПУ Fanuc 0i-MD

Стол

Габаритные размеры, мм 1200×600
Нагрузка на стол, кг 700
Т-образные пазы (количество×ширина×шаг) 5×18×100
Расстояние от оси вращения шпинделя до колонны, мм 648

Шпиндельный узел

Тип передачи ременная
Мощность (пост./30 мин.), кВт 7,5/11
Скорость вращения шпинделя, об/мин 8000

Скорость подачи

Скорость холостого хода по осям X и Y, м/мин 36
Скорость холостого хода по осям Z, м/мин 24
Рабочая подача на все оси, м/мин 1-10
Мощность приводов X/Y/Z, кВт 3/3/4

Инструментальный магазин

Количество позиций, шт 24
Устройство смены инструмента рука–манипулятор
Макс. диаметр инструмента/через одно гнездо, мм 80/150
Время смены инструмента (инструмент на инструмент), сек 2,5 (1,5)
Макс. длина инструмента, мм 300
Макс. вес инструмента, кг 7
Хвостовик инструмента ВТ40

Точность станка

Точность позиционирования, мм ±0,005
Точность повторяемости, мм ±0,003

Габаритные размеры

Длина станка, м 3,59
Ширина станка, м 2,14
Высота станка, м 2,87
Вес станка, кг 7000

Основные размеры обработки

Перемещение по оси X, мм 1020
Перемещение по оси Y, мм 550
Перемещение по оси Z, мм 635
Тип направляющих Качения
