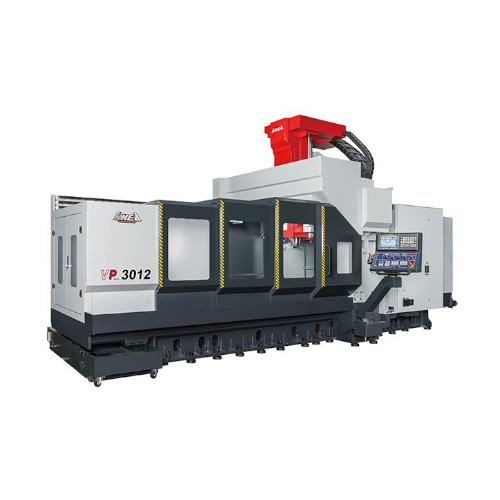

Вертикально-фрезерный обрабатывающий центр AWEA VP-3012

Портальные станки данной серии обладают высокой точностью, хорошей производительностью и широким выбором типоразмеров рабочей зоны от 1,6 до 5 метров.

Направляющие качения роликового типа сочетают в себе свойства достаточной жесткости и высокой скорости, что представляет собой оптимальное решение для выполнения любых видов фрезерной обработки.

Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности, подвергаются процессу ручного шабрения.

Технические характеристики

Стол

Габаритные размеры, мм 3000×1100
Нагрузка на стол, кг 4500

Шпиндельный узел

Тип привода двухступенчатый зубчатый редуктор
Мощность (пост./30 мин.), кВт 11/15
Скорость вращения шпинделя, об/мин 6000
Конус шпинделя BT50

Скорость подач

Скорость холостого хода по оси Y, м/мин 24
Скорость холостого хода по осям X и Z, м/мин 20
Рабочая подача на все оси, м/мин 12

Инструментальный магазин

Тип исполнения цепной
Количество позиций, шт 32
Устройство смены инструмента рука–манипулятор
Макс. диаметр инструмента/через одно гнездо, мм 125/229
Макс. длина инструмента, мм 350
Макс. вес инструмента, кг 15

Прочие данные

Система ЧПУ FANUC 31i-M
Тип направляющих качения
Вес станка, кг 20000
Электропотребление, кВА 40

Рабочая зона

Высота от поверхности стола до торца шпинделя, мм 200~960
Расстояние между колоннами, мм 1300

Основные размеры обработки

Перемещение по оси X, мм 3000
Перемещение по оси Y, мм 1200
Перемещение по оси Z, мм 760
Тип направляющих Качения
