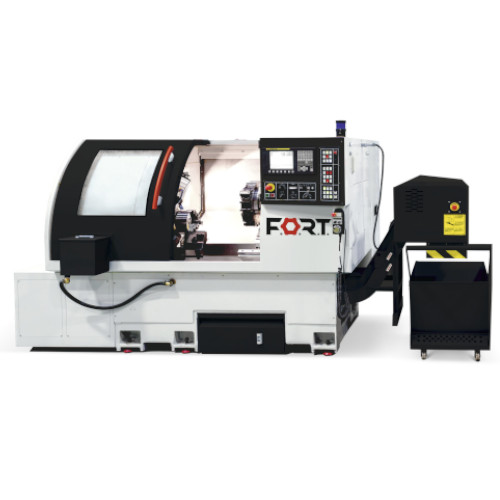

Токарный станок с ЧПУ c наклонной станиной FORT МТ-52 Серии МТ

  • Цельнолитая наклонная станина из высококачественного чугуна гарантирует высокую жесткость и виброустойчивость
  • Жесткость шпинделя обеспечивается 4-мя коническими двухрядными роликовыми подшипниками
  • Высокоточные ШВП класса точности С3 со сдвоенной гайкой гарантируют высокую жесткость и точность даже при долговременных тяжелых нагрузках
  • Большое отверстие в шпинделе – 42/52/65 мм
  • Высокая скорость вращения шпинделя – 6000 об/мин
  • Высокая мощность привода шпинделя – 11 кВт постоянно, 15 кВт – 30 мин
  • Ускоренные перемещения по осям X и Z – 30 м/мин
  • Большой выбор револьверных головок
  • Время индексации револьверной головки между соседними позициями всего 0,79 сек
  • Ось «С» и фрезерная функция значительно расширяют технологические возможности станка, позволяют производить фрезерование, осевое сверление и растачивание, нарезание резьбы и другие операции
  • Широкий выбор опций

Технические характеристики

Зона обработки

Наибольший диаметр заготовки, устанавливаемой над станиной  500 мм
Наибольший диаметр заготовки, обрабатываемой над станиной  210  мм
Длина обрабатываемой заготовки  460  мм
Угол наклона станины  30  град

Шпиндель

Максимальная частота вращения шпинделя  5000 об/мин
Мощность главного двигателя  11/15  кВт
Диаметр гидравлического патрона  210 мм
Диаметр отверстия в шпинделе, под пруток  52  мм

Перемещения

Перемещение по оси X  215 мм
Перемещение по оси Z  520  мм

Подачи

Ускоренное перемещение по оси X  30 м/мин
Ускоренное перемещение по оси Z 30 м/мин
Револьверная головка (стандарт)
Количество позиций револьверной головки  12 или 8  шт
Сечение резца  25х25, Ø32  мм
Револьверная головка с приводным инструментом SAUTER VDI30 или VDI40 (опция)
Количество позиций револьверной головки 8/12  шт
Крепление инструмента VDI40/VDI30
Мощность приводного инструмента  3,7  кВт
Максимальная скорость вращения приводного инструмента  4000  об/мин
Задняя бабка
Перемещение пиноли задней бабки  50  мм
Диаметр пиноли задней бабки  65  мм
Конус пиноли задней бабки Морзе 4

Дополнительные данные

Емкость бака для охлаждающей жидкости  140 л
Максимальный расход охлаждающей жидкости 55  л/мин
Емкость масляного бака для смазки 2  л
Максимальный расход масла  0,13  л/мин
Потребление электроэнергии  30 кВт
Точность
Точность позиционирования   ±0,005  мм
Повторяемость   0,005  мм
Масса и габариты
Масса  3200  кг
Габариты (ДхШхВ) 2500x1820x1680 мм
